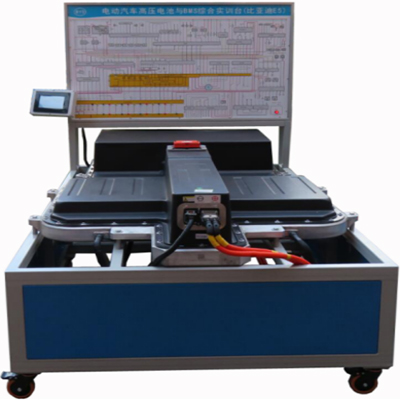

Integrierte Trainingsplattform für Theorie und Praxis des Batteriemanagementsystems (BMS)

Ⅰ.Hauptparameter

Fahrzeugtyp: rein elektrischer Pkw

Betriebstemperatur: -20 °C bis 50 °C

Maschinengewicht: 250 kg

Abmessungen: 2200 mm × 1800 mm × 1500 mm

Ⅱ.Leistungsmerkmale

1. Integrierte Trainingsplattform für Theorie und Praxis des Batteriemanagementsystems (BMS)

basiert auf dem BMS-System (Batteriemanagementsystem) von Elektrofahrzeugen mit alternativen Antrieben. Es überwacht dynamisch die Spannung jeder einzelnen Batterie, schätzt die Batteriekapazität, überwacht die Batterietemperatur und erfasst alle Batterieinformationen.

2. Die Trainingsplattform nutzt das Batteriemanagementsystem von Elektrofahrzeugen mit alternativen Antrieben. Sie wurde speziell für die Anforderungen der Ausbildung im Umgang mit Elektrofahrzeugen entwickelt. Sie ist mit einer Betriebsanzeige, einem mobilen Ständer, einem vollständigen BMS-Batteriemanagementsystem, einem Batteriepack usw. ausgestattet.

3. Die Lehrtafel ist mit vollständigen Farbschaltplänen jedes Systems ausgestattet. Schüler können die Anzeigetafel intuitiv mit dem tatsächlichen Batteriemanagementsystem eines reinen Elektrofahrzeugs vergleichen, die Funktionsweise des Batteriemanagementsystems verstehen und analysieren. Lehrkräfte können Systemkenntnisse so intuitiver vermitteln.

4. Die Staubschutzhülle der Antriebsbatterie wurde von der originalen Fahrzeugtechnologie entfernt. Das Gehäuse der Antriebsbatterie wurde durch Heißformung mit einer hochtransparenten Acrylplatte transparent modelliert, was dem originalen Fahrzeuglayout entspricht. Das Innenbeleuchtungsdesign der hochtransparenten Acrylabdeckung ermöglicht ein intuitives Verständnis des inneren Aufbaus, des Layouts und der Anschlussmethoden des Batteriepacks. Die hochtransparente Acrylabdeckung kann unter Berücksichtigung der Sicherheit für den Grundlagenunterricht verwendet werden.

5. Die Lehrtafel ist mit Komponentenbezeichnungen, Computeranschlussklemmen, dynamischen Anzeigegeräten usw. ausgestattet. Mit einem Multimeter und einem Oszilloskop können Widerstand, Spannung, Frequenz und Wellenform jeder elektrischen Komponente ermittelt werden. Dies erleichtert Lehrkräften das intuitive Erklären und Messen.

6. Der Rahmen besteht aus hochwertigen Aluminiumlegierungsprofilen und ist mit einer Bedienplattform ausgestattet, auf der Werkzeuge, Materialien und andere Gegenstände für einen komfortablen Unterricht abgelegt werden können.

7. Das Gerätehandbuch enthält Informationen zur täglichen Wartung des Geräts, Wartungshinweise, Fehlereinstellungen, Betriebsspezifikationen, Betriebsverfahren und Vorsichtsmaßnahmen.

8. Ein verstecktes mechanisches Fehlereinstellungssystem wird verwendet. Fehler können über U-förmige Anschlussklemmen eingestellt werden. Dadurch können verschiedene Phänomene bei Systemausfällen effektiv simuliert, die Fehlererkennungsfähigkeit der Schüler verbessert und die Effizienz der Gerätenutzung effektiv gewährleistet werden.

III. Integrierte Trainingsplattform für Theorie und Praxis des Batteriemanagementsystems (BMS)

1. Sie können den internen Aufbau, das Layout und die Anschlussmethode des Batteriepacks intuitiv verstehen. Die transparente Hülle kann für den Grundlagenunterricht unter Wahrung der Sicherheit verwendet werden.

2. Dynamische Datenanalyse, Fehlerdiagnose und Fehlerbehebung des Batteriemanagementsystems (BMS).

3. Statische Datenanalyse, Fehlerdiagnose und Fehlerbehebung des Batteriemanagementsystems (BMS);

4. CAN-Protokolldatenanalyse, Fehlerdiagnose und Fehlerbehebung des Batteriemanagementsystems (BMS);

5. Einzelzellendatenanalyse, Fehlerdiagnose und Fehlerbehebung des Batteriemanagementsystems (BMS);

6. Datenanalyse der Leistungsbatteriegruppierung, Fehlerdiagnose und Fehlerbehebung;

7. Praktische Schulung zum Ein- und Ausstecken von Hoch- und Niederspannungssteckern von Leistungsbatteriepacks;

8. Aufbau und Funktionsweise des Leistungsbatteriesystems verstehen;

9. Echtzeit-Datenlesefunktion des BMS verstehen, z. B. das Auslesen von Spannung, Temperatur und Ladezustand der Leistungsbatterie sowie die Analyse des Betriebszustands;

10. Befehls- und Energiemanagement, Wärmemanagement, Online-Leistungsausgleich und andere Funktionen des BMS für die Leistungsbatterie im Motorbetrieb verstehen;

11. Lade- und Entlademethoden von Leistungsbatterien beherrschen;

12. Verstehen Sie die Datenänderungen während des Batterieladens.

13. Beherrschen Sie die Fehlerdiagnose von Batteriemodulen.

14. Lernen Sie die Datenänderungen von Batteriemodulen und das Reaktionsprinzip des BMS kennen.

15. Beherrschen Sie die Wartungs- und Erkennungsmethoden von Batteriesystemen.

Synchrone PC-Version:
