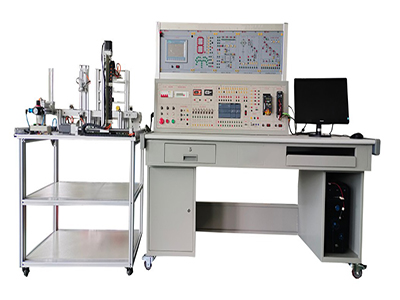

GLPLC-LN Schulungsgeräte für netzwerkbasierte speicherprogrammierbare Steuerungen

Ⅰ.Geräteübersicht

Das GLPLC-LN-Trainingsgerät für netzwerkbasierte speicherprogrammierbare Steuerungen besteht aus Kernkomponenten wie SPS, Frequenzumrichter und Touchscreen. Es integriert eine speicherprogrammierbare Steuerung, einen Kommunikationseditor, Programmiersoftware, Konfigurationssoftware für industrielle Steuerungen, Simulationssoftware, eine Hängebox für Simulationssteuerungen und reale Objekte. Es ermöglicht die intuitive Durchführung verschiedener Experimente, wie z. B. SPS-Grundlagentraining, SPS-Praxissimulation und Training zur Steuerung realer Objekte. Darüber hinaus bietet es optimale Voraussetzungen für anspruchsvolles Design- und Entwicklungstraining.

Nach Auswahl der Trainingskomponenten wie Drehstrom-Asynchronmotor mit Kurzschlussläufer und Relais können auch mehrere Projekte zur Elektro- und Relaissteuerung trainiert werden.

Ⅱ.Gerätemerkmale

1. Das Gerät verfügt über eine Komponentenstruktur, die den Austausch von Experimentiermodulen erleichtert. Für Funktionserweiterungen oder die Entwicklung neuer Experimente müssen lediglich Hängeboxen für Experimentiermodule hinzugefügt werden.

2. Die Experimentierobjekte sind realistisch und nah an der realen Anwendung in Industrieanlagen. Durch die Schulung mit diesem Gerät können sich Studierende schnell an die Arbeit vor Ort gewöhnen.

3. Die speicherprogrammierbare Steuerung Siemens S7-1200 ist leistungsstark und bietet eine hervorragende Leistung. Sie ist modular aufgebaut und flexibel kombinierbar. Anwender können unterschiedliche Steuerungssysteme entsprechend ihren Anforderungen erstellen.

4. Balkendiagramm-Lehre: Mit der MCGS-Software zur industriellen Steuerungskonfiguration wurden alle Experimente in intuitive, dynamische und effektive Balkendiagramme für dynamisches Tracking-Lehre umgewandelt.

5. Die Versuchsprojekte sind vollständig und umfassen digitale und analoge Größen, Drehzahlregelung mit variabler Frequenz, Touchscreen, Netzwerkkommunikation und elektrische Steuerung.

6. Netzwerk-Lehrexperiment mit SPS-Host: Ausgestattet mit einem RS485-Netzwerkkommunikations-Lehrercomputer (Masterstation) können Experimente mit direkter Kommunikation mit bis zu 16 SPS-Hosts (Slaves) (1:N-Kommunikation) und mit jedem SPS-Host (Masterstation) Experimente mit direkter Kommunikation mit bis zu 7 SPS-Hosts (Slaves) (N:N-Kommunikation) durchgeführt werden.

7. Simulationstraining: In der virtuellen Umgebung werden der Betriebszustand der SPS in Echtzeit angezeigt, Programmiertraining, Programmtest und weitere Funktionen angeboten.

Ⅲ.Technische Daten

1. Stromversorgung: Dreiphasig, vieradrig (oder dreiphasig, fünfadrig) ~ 380 V ± 10 % 50 Hz

2. Leitungsschutz: mit Fehlerstrom-, Überlast- und Kurzschlussschutz.

3. AC- und DC-Ausgang:

3.1 Dreiphasig, vieradrig, AC 380 V, Ausgangsspannung wird durch drei Voltmeter angezeigt;

3.2 AC 220 V Ausgang über Schukosteckdose;

3.3 Geregelter 24 V/2 A DC-Stromversorgungsausgang;

3.4 Geregelter 5 V/1 A DC-Stromversorgungsausgang;

3.5 Geregelter ± 12 V/1 A DC-Stromversorgungsausgang (optional);

3.6 Einstellbarer 0–10 V DC-Spannungsausgang;

3.7 4–20 mA einstellbarer Gleichstromausgang;

4. Betriebsumgebung: Temperatur -10 °C bis +40 °C, relative Luftfeuchtigkeit < 85 % (25 °C), Höhe < 400 m;

5. Geräteleistung: < 1 kVA

6. Gewicht: < 150 kg

7. Abmessungen: ca. 1610 mm × 720 mm × 1600 mm

Ⅳ. Grundkonfiguration und Funktion

Das umfassende Schulungsgerät für speicherprogrammierbare Steuerungen besteht aus einem Bedienfeld, einem Schulungstisch, einer Host-Schulungskomponente, einem Schulungsmodul, einem Frequenzumrichter-Aufhängekasten, einem Touchscreen-Aufhängekasten, einem AC/DC-Motor, einer Buseinheit, einem Kommunikationsmodul, einer Motorführungsschiene, einem Geschwindigkeitsmessmechanismus usw.

(Ⅰ) Bedienfeld

1. AC-Steuereinheit

Die dreiphasige 4-Leiter-380-V-AC-Stromversorgung versorgt das Gerät nach dem Passieren des Luftschalters mit Strom. Der Netzspannungsmesser überwacht die Netzspannung und ist mit einer beleuchteten Sicherung ausgestattet. Die Stromversorgung der Zentrale wird über den Schlüsselschalter und den Start-Stopp-Schalter gesteuert. Außerdem verfügt sie über eine Leckagealarmanzeige und eine Alarmrücksetzung. Es stehen dreiphasige 4-Leiter-Netzteile (380 V) und einphasige 220-V-Netzteile zur Verfügung. Der Ausgang wird über den Start-Stopp-Schalter gesteuert und ist mit einer Sicherung ausgestattet.

2. Zeitschaltuhr und Alarmaufzeichnung (optional)

Die Zeitschaltuhr und Alarmaufzeichnung dient in der Regel als Uhr und bietet Funktionen wie Zeiteinstellung, Zeitalarm und Abschaltung. Sie kann auch automatisch die Anzahl der Leckagealarme aufzeichnen, die durch Verdrahtungs- oder Bedienungsfehler verursacht wurden.

3. Gleichstromversorgung, Gleichspannungs-/Strommesser, Logikausgang und Anzeige usw.

Gleichspannung: 0–10 V einstellbarer Ausgang; Gleichstrom: 0–20 mA einstellbarer Ausgang; digitales Gleichspannungs-/Strommesser; Spannungsmessbereich 0–200 V, Eingangsimpedanz 10 MΩ, Genauigkeit 0,5 Stufen; Strommessbereich 0–200 mA; Logikpegelausgang (Jog, Selbsthemmung).

4. Host-Trainingskomponente

Siemens S7-1200 CPU 1215C, 125 KB Programmspeicher, 60 ns; 2 integrierte PROFINET-Schnittstellen; 14 integrierte DI/10DO, 2 AI;

(Ⅱ) Trainingsbox

1. Anrufbeantworter/Musikbrunnen

Durch die Überwachung und Steuerung des Zeitpunkts der Antworten jeder Personengruppe im Anrufbeantworter beherrschen Sie die Schreibmethode für bedingte Beurteilungsanweisungen. Durch die Steuerung des Wasserflusses und der Musik im Musikbrunnen-Steuerungssystem beherrschen Sie die Schreibmethode für Schleifenanweisungen.

2. Fließband/Kreuzungsampel

Durch die Steuerung des sequentiellen Verarbeitungsprozesses des Fließbands und des Ampelsignals beherrschen Sie die Schreibmethode für sequentielle Steuerungsanweisungen.

3. Wasserstand im Wasserturm/Sky Tower Light

Durch die Beurteilung des Änderungsprozesses des Wasserstands im Wasserturm und des Wassertanks verstehen Sie die Schreibmethode für einfache logische Steuerungsanweisungen. Durch die Steuerung des Blinkvorgangs des Sky Tower Light beherrschen Sie die Schreibmethode für Schieberegisteranweisungen.

4. Automatisches Zuführ- und Beladesystem/Vier-Sektionen-Förderband

Durch die Steuerung von Start und Stopp des Förderbands, des Übertragungsstatus sowie der Warenflussrichtung und des Warenflusses im automatischen Zuführ- und Beladesystem beherrschen Sie die Schreibmethoden komplexerer logischer Steuerungsanweisungen.

5. Verschiedene Flüssigkeitsmischgeräte

Durch die Steuerung des Flüssigkeitsanteils und der Mischzeit der Flüssigkeiten beherrschen Sie die Schreibmethoden von bedingten Beurteilungsanweisungen und verschiedenen Timer-Anweisungen.

6. Verkaufsautomat

Durch die Erkennung der Anzahl der vom Benutzer eingeworfenen Münzen und die Steuerung der Ein- und Ausgabe verschiedener Waren in den Verkaufsautomaten beherrschen Sie die Schreibmethoden verschiedener Zähleranweisungen und Vergleichsausgabeanweisungen.

7. Automatisches Walzwerk/Postsortiermaschine

Durch die Erkennung der Menge und Art der eingehenden Materialien des automatischen Walzwerks und der Postsortiermaschine sowie die Steuerung der Start- und Stoppsequenz verschiedener Aktoren (z. B. Motoren) beherrschen Sie die Schreibmethoden von numerischen Betriebsanweisungen und Interrupt-Anweisungen.

8. Robotersteuerung/Formautomat

Durch die Steuerung der Roboterposition und der Zylinderposition des Formautomaten in alle Richtungen beherrschen Sie die Fähigkeit, ein relativ einfaches Logiksteuerungsprogramm in einem vollständigen industriellen Anwendungssystem zu schreiben.

9. Bearbeitungszentrum

Durch die Steuerung der Motorlaufrichtung des Bearbeitungszentrums in jeder Richtung sowie des Werkzeugein- und -auslaufs und des Werkzeugwechselprozesses im Werkzeugmagazin beherrschen Sie die Fähigkeit, komplexere Logiksteuerungen in einem vollständigen industriellen Anwendungssystem zu schreiben.

10. Vierstöckiger Aufzug

Durch die umfassende Steuerung eines vollständigen vierstöckigen Aufzugsmodells erwerben Sie umfassende Kenntnisse über die Arbeitsabläufe der SPS-Steuerungsanalyse, der E/A-Zuordnung, der E/A-Schaltplangestaltung, der Verdrahtung, der Programmierung und des Debuggings usw.

11. Schrittmotor/Linearbewegung: Das (physikalische) Schrittmotorsystem besteht aus Antriebsschaltung, Schrittmotor, Zifferblatt, Zeiger usw.; Das Linearbewegungssystem besteht aus Motor, Zahnriemen, Lichtschranke, Führungsschiene, beweglichem Block usw. Durch die SPS-Steuerung des Schrittmotors und des Linearbewegungsmoduls können Sie die Steuerung der Schrittmotorrichtung und -taktzahl sowie die Linearbewegungserkennung und -positionierung verstehen.

12. Automatische Waschmaschine/Galvanik-Produktionslinie

Durch die Steuerung der Ein- und Auslaufzeit der Waschmaschine, des Waschvorgangs sowie der Zeit, Methode und Reihenfolge der Objekte in der Galvanik-Produktionslinie mit verschiedenen Lösungen erlernen Sie die umfassenden Anwendungsmöglichkeiten der Mehrpunkt-SPS-Steuerung.

13. Gleichstrommotorsteuerung/Temperaturregelung (analoge Steuerung)

Erlernen Sie die Verwendung von Hochgeschwindigkeitszählerbefehlen, analogen Verarbeitungsbefehlen und PID-Befehlen durch die Erfassung von Impulssignalen, Drehzahlregelung (Spannung) und Temperaturparametern im Gleichstrommotorsystem.

14. Typische Praxiseinheit zur Motorsteuerung

Enthält 3 Schneider AC-Schütze; 1 Zeitrelais, 3 Taster, 3 AC-Kontrollleuchten, 2 Thermorelais und eine spezielle Basis für Komponenten. Erlernen Sie die Installation und Fehlerbehebung allgemeiner Hochspannungssysteme und die typische Betriebssteuerung von Motoren im SPS-Modus. Erlernen Sie die Installation und Fehlerbehebung von SPS-Steuerungssystemen.

15. Mesh-Board

Erlernen Sie die Layoutplanung, Installation und Fehlerbehebung verschiedener Komponenten in elektrischen Steuerungssystemen.

16. Schulungsmodul Frequenzumrichter

Ausgestattet mit einem Siemens MM420 0,37-kW-Frequenzumrichter mit RS485-Schnittstelle und BOP-Bedienfeld ermöglicht es Ihnen, Frequenzumrichter umfassend anzuwenden, die Anwendung der Drehzahlregelung durch Frequenzumwandlung in der Praxis zu verstehen und die Einrichtung und Verbindung des USS-Kommunikationsprotokolls zwischen Frequenzumrichter und SPS zu beherrschen.

17. Schulungsmodul Touchscreen: 7 Zoll TPC7062 True Color

Erlernen Sie die Funktionen und die Nutzung von industriellen Touchscreens, beherrschen Sie die Kommunikation mit SPS und beherrschen Sie die Implementierungsmethoden für Reset, Set, alternative Funktionstasten, grafische (Kurven-)Anzeige und dynamische Bildverfolgung auf Touchscreens.

(III) Motorführungsschienen, optisches Encoder-Drehzahlmesssystem und digitaler Drehzahlmesser

Beinhaltet ein optisches Encoder-Drehzahlmesssystem, einen digitalen Drehzahlmesser und Führungsschienen zur Motorbefestigung. Die Führungsschienen zeichnen sich durch gute Ebenheit, Spannungsverformungsfreiheit, sorgfältige Verarbeitung, gute Rundlaufgenauigkeit, gute Austauschbarkeit, geringe Motorgeräusche und typische Trainingsparameter aus und erfüllen die Trainingsanforderungen optimal. Ein digitaler Drehzahlmesser auf der Schienenplatte zeigt die aktuelle Geschwindigkeit an und verfügt über ein Spannungsrückmeldesignal. Zusätzlich gibt es einen photoelektrischen Signalausgang mit zwei Kanälen (A und B). Damit können verschiedene Geschwindigkeits- und Positionsübungen mit offenem/geschlossenem Regelkreis durchgeführt werden.

(Ⅳ) Dreiphasiger Käfigläufer-Asynchronmotor: AC 380 V/△

(Ⅴ) Trainingstisch

Der Trainingstisch besteht aus einer doppelschichtigen, matt gemusterten, spritzbeschichteten Eisenkonstruktion. Die Tischplatte besteht aus einer feuerfesten, wasserdichten und verschleißfesten Platte mit hoher Dichte. Links und rechts befinden sich zwei große Schubladen (mit Schlössern) für Werkzeuge und Materialien. Der Computertisch ist als Gelenkkörper konzipiert und hat eine ansprechende und großzügige Form.

Ⅴ. Schulungsprojekte für Schulungsgeräte für netzwerkbasierte speicherprogrammierbare Steuerungen

(I) Schulung der SPS-Grundkenntnisse

1. Kognitive Schulung zur SPS (Software- und Hardwarestruktur, Systemaufbau, grundlegende Unterrichtspraxis, Verdrahtung, Programmierdownload usw.)

2. Praktische Schulung typischer Motorsteuerungen (Jog, Selbsthemmung, Vorwärts- und Rückwärtslauf, Stern-Dreieck-Schaltung usw.)

3. SPS-Simulationstraining

(II) Schulung analoger SPS-Steuerungsanwendungen

4. Digitalanzeige

5. Antwortsteuerung (Priorität, numerische Berechnung, mit Soundeffektfunktion)

6. Steuerung der Sky Tower-Beleuchtung (Blinken, Emission, Wasserfluss)

7. Steuerung des Musikbrunnens (mit Soundeffektfunktion)

8. Steuerung der Ampel an Kreuzungen

9. Wasserstandsregelung im Wasserturm

10. Steuerung des automatischen Zuführ- und Ladesystems

11. Steuerung eines vierteiligen Förderbands

12. Steuerung der Fließbandfertigung

13. Steuerung mehrerer Flüssigkeitsmischgeräte

14. Steuerung einer automatischen Formmaschine

15. Steuerung einer vollautomatischen Waschmaschine (mit Soundeffekt Funktion)

16. Steuerung von Galvanik-Produktionslinien

17. Steuerung von automatischen Walzwerken

18. Steuerung von Postsortiermaschinen

19. Steuerung von Verkaufsautomaten

20. Robotersteuerung

21. Steuerung von dreistöckigen Aufzügen

22. Steuerung von vierstöckigen Aufzügen (reales Objekt)

23. Steuerung von Bearbeitungszentren (reales Objekt)

(III) Schulung zur physikalischen SPS-Steuerung

24. Positionserkennung linearer Bewegungen, Bewegungsbahnsteuerung, Positionierungssteuerung

25. Schrittmotor-Bewegungssteuerung

26. Steuerung von Gleichstrommotoren

27. Temperatur-PID-Regelung

(IV) Schulung zu umfassenden Anwendungskenntnissen für SPS, Wechselrichter und Touchscreen

28. Parametereinstellung und Bedienung des Wechselrichters

29. Alarm- und Schutzfunktion des Wechselrichters

30. Tippsteuerung über externe Klemmen

31. Vorwärts- und Rückwärtslauf des Wechselrichters

32. Frequenzumwandlungs-Drehzahlregelung mit mehreren Drehzahlen

33. Stufenlose Drehzahlregelung des Wechselrichters

34. Frequenzumwandlungs-Drehzahlregelung basierend auf einer externen analogen Größenregelung (Spannung/Strom) Methode

35. Anlaufregelung bei Stromausfall

36. PID-Frequenzumrichter-Drehzahlregelung

37. SPS-gesteuerter Wechselrichter mit externem Anschluss für Vorwärts- und Rückwärtslauf des Motors

38. SPS-gesteuerter Wechselrichter mit externem Anschluss für die Motorlaufzeit

39. Drehzahlregelung mit mehreren Drehzahlen basierend auf der digitalen SPS-Steuerung

40. Drehzahlregelung mit offenem Regelkreis basierend auf der analogen SPS-Steuerung

41. Drehzahlregelung mit offenem Regelkreis basierend auf der SPS-Kommunikation

42. Drehzahlregelung mit geschlossenem Regelkreis basierend auf der SPS-Kommunikation

43. Drehzahlregelung mit geschlossenem Regelkreis basierend auf der analogen SPS-Steuerung

44. Simulation eines Konstantdruck-Wasserversorgungssystems mit Frequenzumrichter

45. Grundlegende Programmierübungen basierend auf der Touchscreen-Steuerung

46. LED-Steuerung basierend auf der Touchscreen-Steuerung

47. Temperatur-PID-Regelung basierend auf der Touchscreen-Steuerung

48. Kommunikationssteuerung zwischen SPS, Touchscreen und Frequenzumrichter

49. Feldbus-Netzwerkkommunikationstechnologie basierend auf MCGS
