Der Experimentierkasten für analoge Schaltkreise GLMD-1 verfügt über eine Mainboard-plus-Modul-Struktur, die den Anforderungen des experimentellen Lehrplans und der experimentellen Lehre der „Analogelektronik-Technologie“ an Hochschulen und Universitäten gerecht wird.

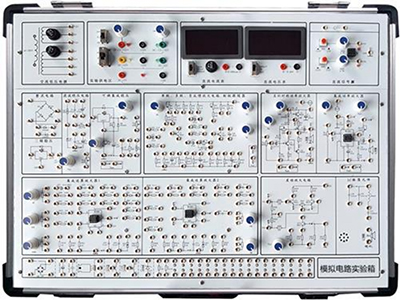

GLMD-1 Experimentierkasten für analoge Schaltungen
Ⅰ.Technische Daten
1. Dieser Experimentierkasten für analoge Schaltungen besteht aus einer Hauptplatine und einem Modul und erfüllt die Anforderungen des experimentellen Unterrichts im Bereich der analogen Elektronik an Hochschulen und Universitäten.
2. DDS-Funktion: Signalquelle: Sinuswelle (0–100 kHz), Rechteckwelle und Dreieckwelle (0–50 kHz), Musiksignal; Spannung Vpp: 0–10 V;
3. Analogmodul-Folientafel mit Schaltplan;
4. Geregelte Festspannungsversorgung: +12 V (1 A), -12 V (1 A), +5 V (2 A);
5. 2 einstellbare Spannungsversorgungen: -5 V bis +5 V einstellbar;
6. Standardisierter, unabhängiger Entwicklungsbereich für den Entwurf und die Entwicklung verschiedener Schaltungen;
7. Standardmodule
① Transistorverstärker-Schaltungsmodul: komplette einstufige Verstärkerschaltung, zweistufige Verstärkerschaltung, gegengekoppelte Verstärkerschaltung, Emitterfolger-Experiment; Vorspannung, Rückkopplung, Last einstellbar;
② Differenzverstärkermodul: Experiment mit beidseitiger Differenzialverstärkung, einseitiger Differenzialverstärkung und beidseitiger Gleichtaktunterdrückung; einstellbarer Nullpunkt;
③ Operationsverstärkermodul: Experiment mit vollständiger Proportionalsummierung, Rechenschaltung, Spannungsvergleich, Experiment mit aktivem Tiefpass-, Hochpass- und Bandsperrfilter; Experiment mit integriertem Leistungsverstärker;
④ Wellenformumwandlungsmodul: Experiment mit Rechteckwelle, Tastverhältnis und einstellbarer Rechteckwelle, Dreieckwelle und Sägezahnwelle; Experiment mit integriertem RC-Sinusoszillator, RC-Sinusoszillator, LC-Oszillator und Frequenzauswahlverstärker; Experiment mit Rechteck-Dreieck-Umwandlungsschaltung, Spannungs-Strom-Umwandlungsschaltung und Spannungs-Frequenz-Umwandlungsschaltung;
⑤ Leistungsverstärker- und Spannungsreglermodul: Gleichrichterfilter, integrierter Spannungsregler, seriell-paralleler Spannungsregler, komplementärer symmetrischer Leistungsverstärker;
⑥ Signalquelle, Spannungsumwandlungs- und Dämpfungsmodul: Erzeugt verschiedene für das Experiment benötigte Signale, erzeugt variable Gleichspannung und dämpft Wechselstromsignale.
Ⅱ.Experimenteller Inhalt des Experimentierkastens für analoge Schaltungen
1. Einstufige Verstärkerschaltung
2. Zweistufige Verstärkerschaltung
3. Verstärkerschaltung mit Gegenkopplung
4. Emitterfolger
5. Differenzverstärkerschaltung
6. Proportionale Summationsschaltung
7. Integral- und Differenzialschaltung
8. Schaltung zur Signalformerzeugung
9. Aktivfilter
10. Spannungskomparator
11. Integrierter RC-Sinusoszillator
12. Integrierter Leistungsverstärker
13. Strom-/Spannungsumwandlungsschaltung
14. Spannungs-/Frequenzumwandlungsschaltung
15. Schaltung zur Signalformumwandlung
16. Komplementärsymmetrischer Leistungsverstärker
17. Gleichrichterfilter und parallele Spannungsreglerschaltung
18. Reihenspannungsreglerschaltung
19. Integrierte Spannungsreglerschaltung
